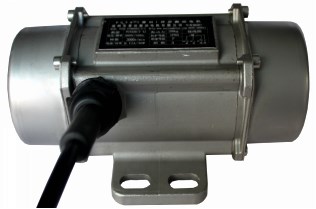

PUTA-X普田小型不锈钢振动电机产品特点

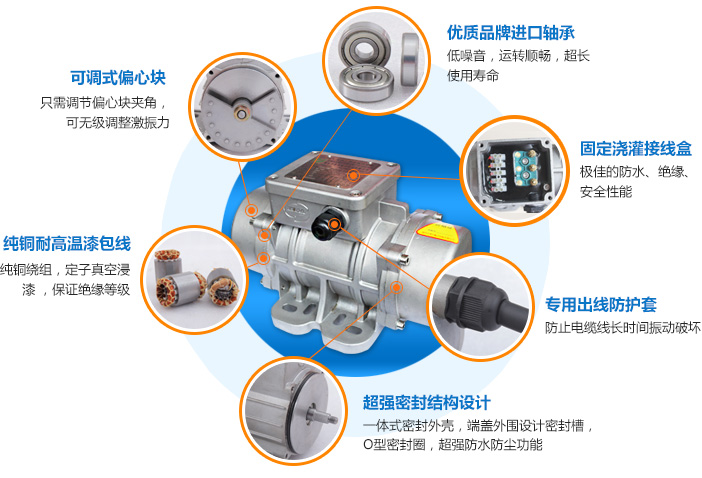

　　● PUTA-X不锈钢小型振动电机偏心块易调节，多电压，功率可选。

　　● ***品牌纯铜漆包线，全铜绕组，定子特殊真空浸漆工艺，达到F绝缘等级。

　　● PUTA-X不锈钢小型振动电机采用304/316不锈钢外壳,抗腐蚀、耐酸碱，适用于无防爆要求的各种恶劣工作环境。

　　● 小型振动马达机壳为加厚材质，一体精密压铸，PUTA-X不锈钢小型振动电机端盖边缘加有密封槽、O型密封圈、全封闭结构设计，至佳防尘防潮功能。

　　● PUTA-X不锈钢小型振动电机专用耐油、抗氧化电源线，专用抗振出线防护套、双重保护，防电缆线长时间振动破坏。

　　● PUTA-X不锈钢小型振动电机马达的采用固定浇铸的接线盒具有较强的防水、绝缘、安全性能。

　　PUTA-X不锈钢小型振动电机广泛应用于矿山、冶金、煤炭、电力、建筑、化工、医疗保健、铸造、食品、喷粉喷涂设备、筛粉、粮食机械、电镀设备等。普田小型不锈钢震动电机为抹墙机等建筑行业专用小型振动马达;

产品参数表

型号 Modelnumber	电压 Voltage V	电流 Current A	功率 Power W	相数 Phase PH	转速 Speed		振动力 Force Kg		机座号 Frame No
					50HZ	60HZ	Kg	kN
PT-MVB20/3M-3S	220V/110V	0.10/0.25	10	1	2940	3450	20	0.20	3S
PT-MVB23/3M-3S	220V/110V	0.12/0.28	13	1	2940	3450	23	0.23	3S
PT-MVB25/3M-6S	220V/110V	0.148/0.351	15	1	2940	3450	25	0.26	6S
PT-MVB30/3M-6S	220V/110V	0.155/0.37	17	1	2940	3450	30	0.31	6S
PT-MVB40/3M-6S	220V/110V	0.175/0.465	20	1	2940	3450	40	0.41	6S
PT-MVB45/3M-6S	220V/110V	0.180/0.490	21	1	2940	3450	45	0.46	6S
PT-MVB50/3M-6S	220V/110V	0.184/0.495	22	1	2940	3450	50	0.51	6S
PT-MVB60/3M-6S	220V/110V	0.185/0.496	23	1	2940	3450	60	0.61	6S
PT-MVB70/3M-6S	220V/110V	0.186/0.497	24	1	2940	3450	70	0.71	6S
PT-MVB80/3M-6S	220V/110V	0.187/0.498	25	1	2940	3450	80	0.82	6S
PT-MVB20/3-3S	380V/220V	0.11/0.19	25	3	2940	3450	20	0.20	3S
PT-MVB23/3-3S	380V/220V	0.12/0.21	27	3	2940	3450	23	0.23	3S
PT-MVB25/3-6S	380V/220V	0.130/0.225	30	3	2940	3450	25	0.26	6S
PT-MVB30/3-6S	380V/220V	0.135/0.230	31	3	2940	3450	30	0.31	6S
PT-MVB40/3-6S	380V/220V	0.140/0.242	32	3	2940	3450	40	0.41	6S
PT-MVB45/3-6S	380V/220V	0.145/0.251	33	3	2940	3450	45	0.46	6S
PT-MVB50/3-6S	380V/220V	0.148/0.256	34	3	2940	3450	50	0.51	6S
PT-MVB60/3-6S	380V/220V	0.149/0.258	35	3	2940	3450	60	0.61	6S
PT-MVB70/3-6S	380V/220V	0.152/0.263	36	3	2940	3450	70	0.71	6S
PT-MVB80/3-6S	380V/220V	0.155/0.270	37	3	2940	3450	80	0.82	6S

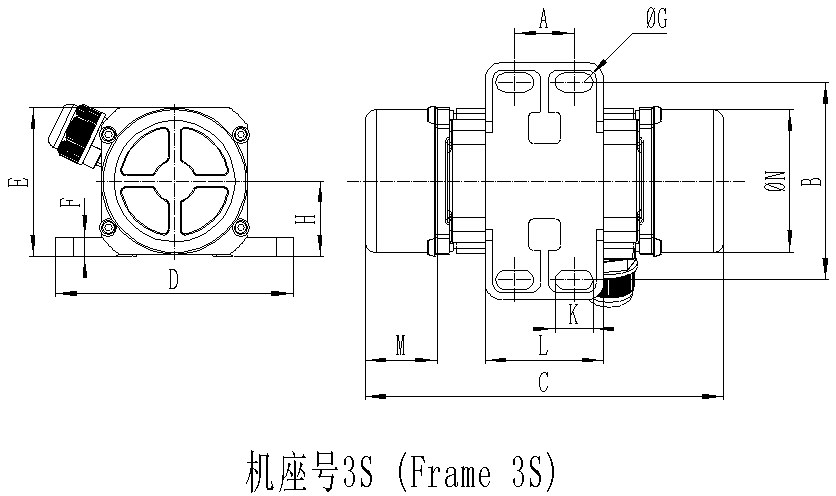

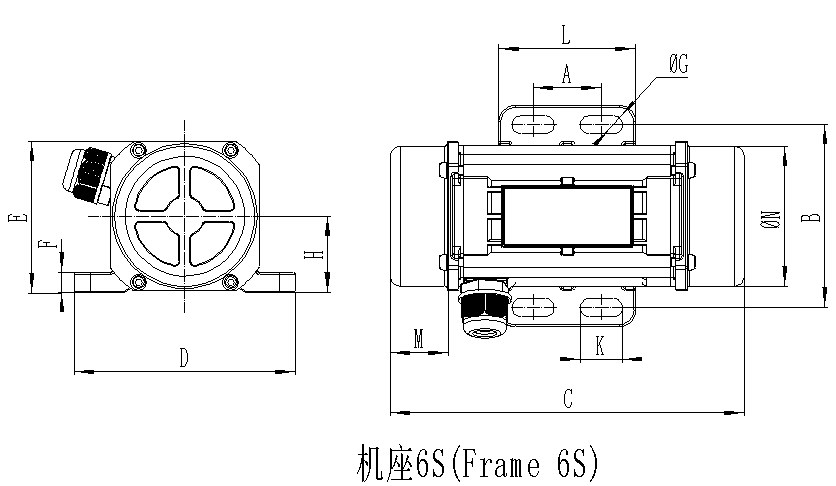

安装外形尺寸表

型号 Modelnumber	安装外形尺寸（mm）installation dimensions												引线 连接
	A	B	C	D	E	F	G	H	L	K	M	N
PT-MVB20/3M-3S	27.5	91.5	166	110	69	9	9	35	55	17.5	33.5	60.5	M16*1.5
PT-MVB23/3M-3S	27.5	91.5	166	110	69	9	9	35	55	17.5	33.5	60.5	M16*1.5
PT-MVB25/3M-6S	25	91.5	176	110	75.5	10	9	38	68	21	29	66	M16*1.5
PT-MVB30/3M-6S	25	91.5	176	110	75.5	10	9	38	68	21	29	66	M16*1.5
PT-MVB40/3M-6S	25	91.5	176	110	75.5	10	9	38	68	21	29	66	M16*1.5
PT-MVB45/3M-6S	25	91.5	176	110	75.5	10	9	38	68	21	29	66	M16*1.5
PT-MVB50/3M-6S	25	91.5	176	110	75.5	10	9	38	68	21	29	66	M16*1.5
PT-MVB60/3M-6S	25	91.5	176	110	75.5	10	9	38	68	21	29	66	M16*1.5
PT-MVB70/3M-6S	25	91.5	176	110	75.5	10	9	38	68	21	29	66	M16*1.5
PT-MVB80/3M-6S	25	91.5	176	110	75.5	10	9	38	68	21	29	66	M16*1.5
PT-MVB20/3-3S	27.5	91.5	166	110	69	9	9	35	55	17.5	33.5	60.5	M16*1.5
PT-MVB23/3-3S	27.5	91.5	166	110	69	9	9	35	55	17.5	33.5	60.5	M16*1.5
PT-MVB25/3-6S	25	91.5	176	110	75.5	10	9	38	68	21	29	66	M16*1.5
PT-MVB30/3-6S	25	91.5	176	110	75.5	10	9	38	68	21	29	66	M16*1.5
PT-MVB40/3-6S	25	91.5	176	110	75.5	10	9	38	68	21	29	66	M16*1.5
PT-MVB45/3-6S	25	91.5	176	110	75.5	10	9	38	68	21	29	66	M16*1.5
PT-MVB50/3-6S	25	91.5	176	110	75.5	10	9	38	68	21	29	66	M16*1.5
PT-MVB60/3-6S	25	91.5	176	110	75.5	10	9	38	68	21	29	66	M16*1.5
PT-MVB70/3-6S	25	91.5	176	110	75.5	10	9	38	68	21	29	66	M16*1.5
PT-MVB80/3-6S	25	91.5	176	110	75.5	10	9	38	68	21	29	66	M16*1.5
