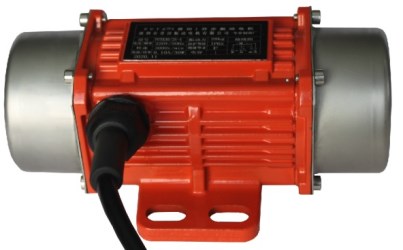

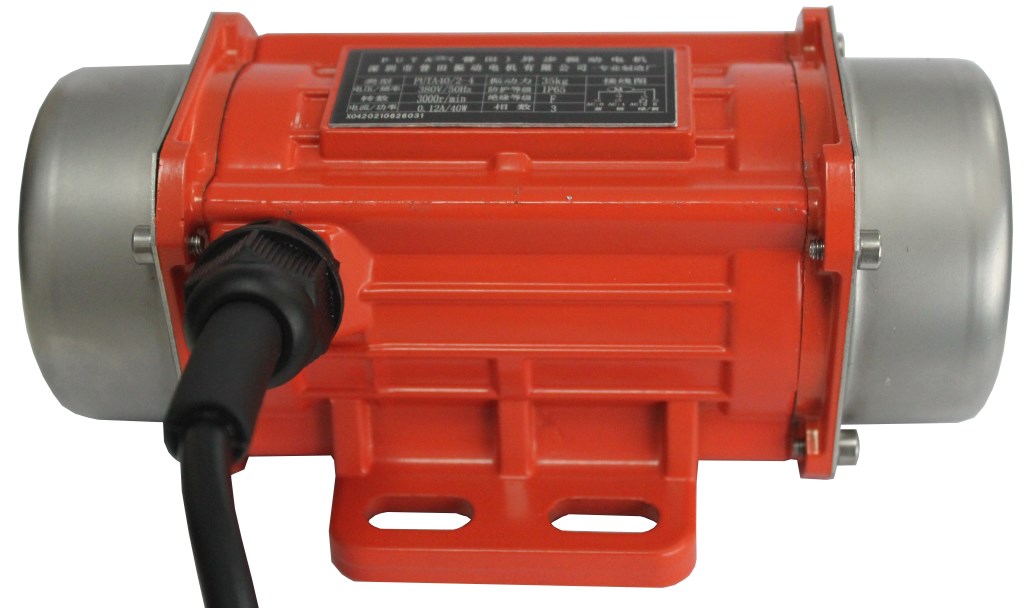

  •  微型PT-MVB振动电机(铝合金)2P
/
微型PT-MVB振动电机(铝合金)2P

功率等级( Power class):10-30w
激振力等级(Excitation force grade):20-80kg
防护等级(Protection class):IP65
绝缘等级(Insulation grade):F
工作制(Duty of moto):S1(连续工作制)
冷却方式(Cooling mode):IC410

在线咨询
全国咨询热线 18923887704
产品简介 / Introduction

  ● PUTA铝合金小型振动电机偏心块易调节,多电压,功率可选。

  ● PUTA铝合金小型振动电机使用***品牌纯铜漆包线,全铜绕组,定子真空浸漆,保证绝缘等级。

  ● PUTA铝合金小型振动电机外壳使用加厚铝合金材质外壳,质量轻、散热快、温升低。

  ● PUTA铝合金小型振动电机机壳为精密铸件,端盖边缘加有o型密封圈、全封闭结构设计,防尘防潮功能。属于新型防水振动电机。

  ● PUTA铝合金小型振动电机使用抗振专用电源线出线防护套、防电缆线长时间振动破坏。

  ● PUTA铝合金小型振动电机使用固定浇铸的接线盒具有良好的防水、绝缘、安全性能。

  PUTA铝合金小型振动电机属于第三代升级款,属于昆山普田振动电机有限公司的明星振动电机产品,属于加强防水型振动电机,该系列电机有单相振动电机和三相振动电机两种参数,此系列小型振动电机已广泛用于矿山、冶金、煤炭、电力、建筑、化工、医疗保健、铸造、食品、喷喷涂设备、筛粉、粮食机械等。PUTA铝合金小型振动电机系列以获得国内外铝合金小型振动电机行业客户的高度认可;




参数表

型号
Modelnumber
电压
Voltage
V
电流
Current
A
功率
Power
W
相数
Phase
PH
转速
Speed
振动力
Force
Kg
机座号
Frame
No
50HZ 60HZ Kg kN
PT-MVB20/3M-3 220V/110V 0.10/0.25 10 1 2940 3450 20 0.20  3
PT-MVB23/3M-3 220V/110V 0.12/0.28 13 1 2940 3450 23 0.23  3
PT-MVB25/3M-6 220V/110V 0.148/0.351 15 1 2940 3450 25 0.26  6
PT-MVB30/3M-6 220V/110V 0.155/0.37 17 1 2940 3450 30 0.31  6
PT-MVB40/3M-6 220V/110V 0.175/0.465 20 1 2940 3450 40 0.41  6
PT-MVB45/3M-6 220V/110V 0.180/0.490 21 1 2940 3450 45 0.46  6
PT-MVB50/3M-6 220V/110V 0.184/0.495 22 1 2940 3450 50 0.51  6
PT-MVB60/3M-6 220V/110V 0.185/0.496 23 1 2940 3450 60 0.61  6
PT-MVB70/3M-6 220V/110V 0.186/0.497 24 1 2940 3450 70 0.71  6
PT-MVB80/3M-6 220V/110V 0.187/0.498 25 1 2940 3450 80 0.82  6
PT-MVB25/3M-8 220V/110V 0.148/0.351 15 1 2940 3450 25 0.26  8
PT-MVB30/3M-8 220V/110V 0.155/0.37 17 1 2940 3450 30 0.31  8
PT-MVB40/3M-8 220V/110V 0.175/0.465 20 1 2940 3450 40 0.41  8
PT-MVB45/3M-8 220V/110V 0.180/0.490 21 1 2940 3450 45 0.46  8
PT-MVB50/3M-8 220V/110V 0.184/0.495 22 1 2940 3450 50 0.51  8
PT-MVB60/3M-8 220V/110V 0.185/0.496 23 1 2940 3450 60 0.61  8
PT-MVB70/3M-8 220V/110V 0.186/0.497 24 1 2940 3450 70 0.71  8
PT-MVB80/3M-8 220V/110V 0.187/0.498 25 1 2940 3450 80 0.82  8
PT-MVB20/3-3 380V/220V 0.11/0.19 25 3 2940 3450 20 0.20  3
PT-MVB23/3-3 380V/220V 0.12/0.21 27 3 2940 3450 23 0.23  3
PT-MVB25/3-6 380V/220V 0.130/0.225 30 3 2940 3450 25 0.26  6
PT-MVB30/3-6 380V/220V 0.135/0.230 31 3 2940 3450 30 0.31  6
PT-MVB40/3-6 380V/220V 0.140/0.242 32 3 2940 3450 40 0.41  6
PT-MVB45/3-6 380V/220V 0.145/0.251 33 3 2940 3450 45 0.46  6
PT-MVB50/3-6 380V/220V 0.148/0.256 34 3 2940 3450 50 0.51  6
PT-MVB60/3-6 380V/220V 0.149/0.258 35 3 2940 3450 60 0.61  6
PT-MVB70/3-6 380V/220V 0.152/0.263 36 3 2940 3450 70 0.71  6
PT-MVB80/3-6 380V/220V 0.155/0.270 37 3 2940 3450 80 0.82  6
PT-MVB25/3-8 380V/220V 0.13/0.225 15 3 2940 3450 25 0.26  8
PT-MVB30/3-8 380V/220V 0.135/0.230 17 3 2940 3450 30 0.31  8
PT-MVB40/3-8 380V/220V 0.140/0.242 20 3 2940 3450 40 0.41  8
PT-MVB45/3-8 380V/220V 0.145/0.251 21 3 2940 3450 45 0.46  8
PT-MVB50/3-8 380V/220V 0.148/0.256 22 3 2940 3450 50 0.51  8
PT-MVB60/3-8 380V/220V 0.149/0.258 23 3 2940 3450 60 0.61  8
PT-MVB70/3-8 380V/220V 0.152/0.263 24 3 2940 3450 70 0.71  8
PT-MVB80/3-8 380V/220V 0.155/0.27 25 3 2940 3450 80 0.82  8

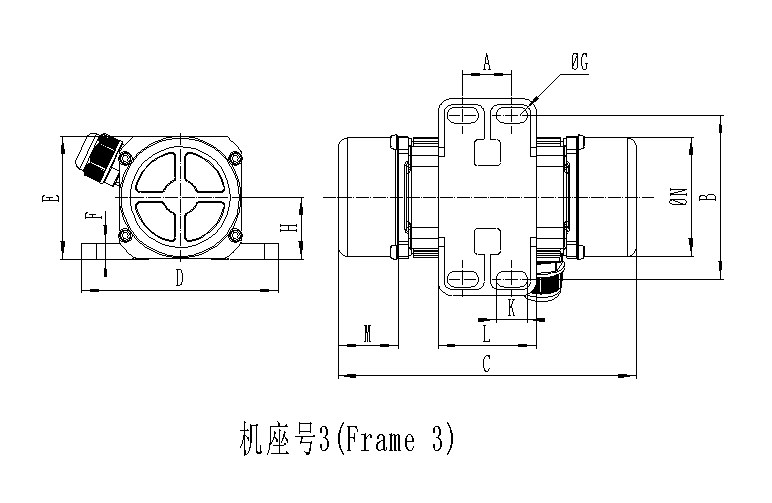

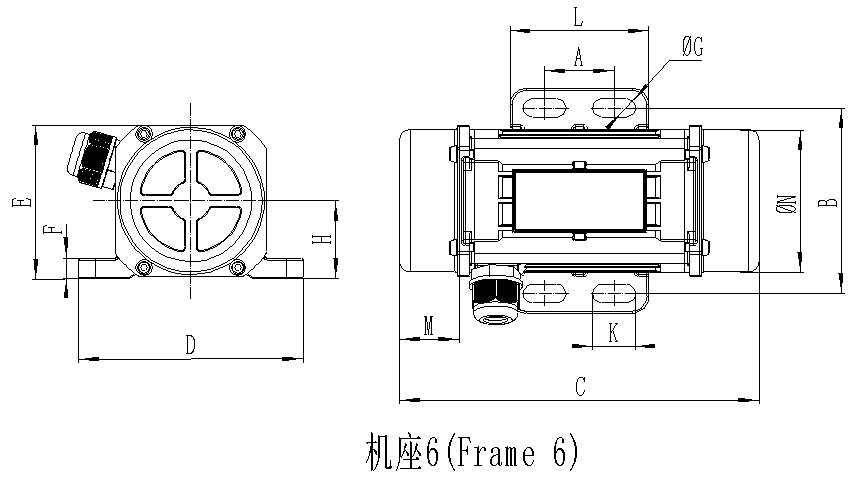

              安装尺寸表
型号
Modelnumber
安装外形尺寸(mm)installation dimensions 引线
连接
A B C D E F G H L K M N
PT-MVB20/3M-3 27.5 91.5 166 110 69 9 9 35 55 17.5 33.5 60.5 M16*1.5
PT-MVB23/3M-3 27.5 91.5 166 110 69 9 9 35 55 17.5 33.5 60.5 M16*1.5
PT-MVB25/3M-6 25 91.5 176 110 75.5 10 9 38 68 21 29 66 M16*1.5
PT-MVB30/3M-6 25 91.5 176 110 75.5 10 9 38 68 21 29 66 M16*1.5
PT-MVB40/3M-6 25 91.5 176 110 75.5 10 9 38 68 21 29 66 M16*1.5
PT-MVB45/3M-6 25 91.5 176 110 75.5 10 9 38 68 21 29 66 M16*1.5
PT-MVB50/3M-6 25 91.5 176 110 75.5 10 9 38 68 21 29 66 M16*1.5
PT-MVB60/3M-6 25 91.5 176 110 75.5 10 9 38 68 21 29 66 M16*1.5
PT-MVB70/3M-6 25 91.5 176 110 75.5 10 9 38 68 21 29 66 M16*1.5
PT-MVB80/3M-6 25 91.5 176 110 75.5 10 9 38 68 21 29 66 M16*1.5
PT-MVB25/3M-8 36 93 178 113 84.5 10 9 43 80 24 33.5 82 M16*1.5
PT-MVB30/3M-8 36 93 178 113 84.5 10 9 43 80 24 33.5 82 M16*1.5
PT-MVB40/3M-8 36 93 178 113 84.5 10 9 43 80 24 33.5 82 M16*1.5
PT-MVB45/3M-8 36 93 178 113 84.5 10 9 43 80 24 33.5 82 M16*1.5
PT-MVB50/3M-8 36 93 178 113 84.5 10 9 43 80 24 33.5 82 M16*1.5
PT-MVB60/3M-8 36 93 178 113 84.5 10 9 43 80 24 33.5 82 M16*1.5
PT-MVB70/3M-8 36 93 178 113 84.5 10 9 43 80 24 33.5 82 M16*1.5
PT-MVB80/3M-8 36 93 178 113 84.5 10 9 43 80 24 33.5 82 M16*1.5
PT-MVB20/3-3 27.5 91.5 166 110 69 9 9 35 55 17.5 33.5 60.5 M16*1.5
PT-MVB23/3-3 27.5 91.5 166 110 69 9 9 35 55 17.5 33.5 60.5 M16*1.5
PT-MVB25/3-6 25 91.5 176 110 75.5 10 9 38 68 21 29 66 M16*1.5
PT-MVB30/3-6 25 91.5 176 110 75.5 10 9 38 68 21 29 66 M16*1.5
PT-MVB40/3-6 25 91.5 176 110 75.5 10 9 38 68 21 29 66 M16*1.5
PT-MVB45/3-6 25 91.5 176 110 75.5 10 9 38 68 21 29 66 M16*1.5
PT-MVB50/3-6 25 91.5 176 110 75.5 10 9 38 68 21 29 66 M16*1.5
PT-MVB60/3-6 25 91.5 176 110 75.5 10 9 38 68 21 29 66 M16*1.5
PT-MVB70/3-6 25 91.5 176 110 75.5 10 9 38 68 21 29 66 M16*1.5
PT-MVB80/3-6 25 91.5 176 110 75.5 10 9 38 68 21 29 66 M16*1.5
PT-MVB25/3-8 36 93 178 113 84.5 10 9 43 80 24 33.5 82 M16*1.5
PT-MVB30/3-8 36 93 178 113 84.5 10 9 43 80 24 33.5 82 M16*1.5
PT-MVB40/3-8 36 93 178 113 84.5 10 9 43 80 24 33.5 82 M16*1.5
PT-MVB45/3-8 36 93 178 113 84.5 10 9 43 80 24 33.5 82 M16*1.5
PT-MVB50/3-8 36 93 178 113 84.5 10 9 43 80 24 33.5 82 M16*1.5
PT-MVB60/3-8 36 93 178 113 84.5 10 9 43 80 24 33.5 82 M16*1.5
PT-MVB70/3-8 36 93 178 113 84.5 10 9 43 80 24 33.5 82 M16*1.5
PT-MVB80/3-8 36 93 178 113 84.5 10 9 43 80 24 33.5 82 M16*1.5
