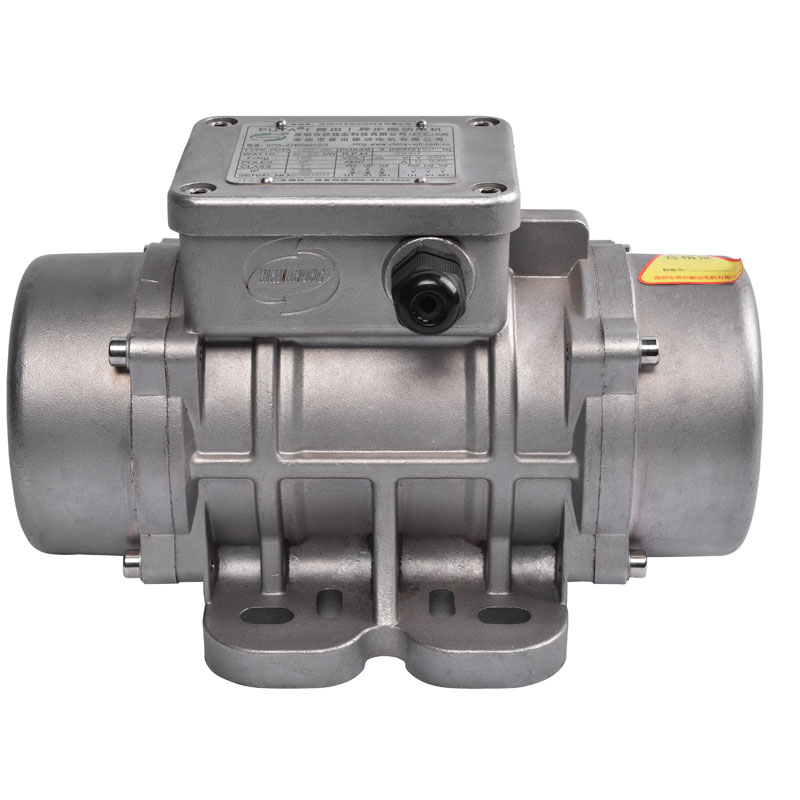

标准型PT-MVE振动电机（铝合金）三相 2/4/6/8P

功率等级：0.03-18KW
激振力等级：0.3-210KN
防护等级：IP65
绝缘等级：F
工作制：S1（连续工作制）
冷却方式：自然冷却（IC410）

全国咨询热线 18929315392

产品简介 / Introduction

　　普田MVE系列三相异步卧式振动电机10-50机座号采用铝合金外壳，50-90机座号采用高强度加厚铸铁外壳，大大减轻了主机重量，增加了主机对物料的处理能力。普田MVE三相异步卧式振动电机具有绝缘等级和防护等级高、体积小、重量轻等显著特点。普田MVE三相异步卧式振动电机选用NSK和SKF轴承，延长了卧式振动电机的使用寿命，普田MVE系列三相异步卧式振动电机有单相振动电机、三相振动电机、小型振动电机和中大型振动电机;

　　1.普田MVE系列三相异步卧式振动电机的振动频率可通过调整转速的办法进行大范围的调整,且能按照不同的用途任意选择振动频率和振幅。

　　2.普田MVE系列三相异步卧式振动电机可多机组合,可实现自同步能完成不同工艺要求。

　　3.普田MVE系列三相异步卧式振动电机可根据振动电机的安装方式改变激振力的方向。

　　4.普田MVE系列三相异步卧式振动电机只须调整偏心块的夹角,就可无级调整激振力和振幅。

　　5.普田MVE系列三相异步卧式振动电机规格齐全,能满足各类振动机械的工作需要。

　　普田MVE系列三相异步卧式振动电机使用于料仓、料斗、溜槽的仓壁振动，还是直线振动筛、振动给料机、振动输送机等各种振动机械的激振源，是冶金、矿山、煤炭、建材、化工等部门的理想设备。普田MVE卧式振动电机广泛应用、于矿山、煤炭、电力、化工、粮食加工、冶金、铸造、轻工、医药等行业。MVE三相异步振动电机是实现粉状、粒状、块状等散体料机械化筛分、输送、破碎、充填、防堵塞的理想激振源。

PT-MVE 三相 2极 Three Phase 2 Pole

型号 Modelnumber	振动力 Force		转速 Speed RPM	功率 Power kW	电流 Current A	重量 Weight Kg	机座号 Frame No
型号 Modelnumber	Kg	kN	转速 Speed RPM	功率 Power kW	电流 Current A	重量 Weight Kg	机座号 Frame No
PT-MVE60/3-10	71	0.7	2940	0.03	0.16	4.2	10
PT-MVE100/3-10	99	1	2940	0.04	0.19	4.6	10
PT-MVE200/3-20	198	2	2940	0.09	0.35	6.8	20
PT-MVE300/3-30	311	3	2940	0.16	0.52	9.8	30
PT-MVE400/3-30	400	4	2940	0.2	0.58	10.3	30
PT-MVE500/3-40	516	5	2940	0.37	0.96	15.8	40
PT-MVE700/3-40	750	7	2940	0.45	1.25	16.5	40
PT-MVE800/3-50	788	8	2940	0.55	1.45	20.6	50
PT-MVE1200/3-50	1018	10	2940	0.75	1.85	21.6	50
PT-MVE1300/3-50	1386	13	2940	1.1	2.44	24.5	50
PT-MVE1600/3-60	1571	16	2940	1.25	2.94	51.6	60
PT-MVE2000/3-60	2033	20	2940	2	3.75	51.8	60
PT-MVE2300/3-60	2310	23	2940	2	4.44	53.6	60
PT-MVE3200/3-75	3250	32	2940	2.2	5.30	96.6	75
PT-MVE4000/3-75	4030	40	2940	2.3	5.30	107	75
PT-MVE5000/3-75	5070	50	2940	3.5	7.22	111.2	75
Amax(△)
PT-MVE6500/3-85	6500	65	2940	4.2	9.40	211	85
PT-MVE9000/3-85	9030	90	2940	7.2	17.80	228.4	85
PT-MVE12000/3-90	12245	120	2940	10	19.00	267.7	90
PT-MVE15000/3-90	15204	150	2940	15	27.50	325	90

型号 Modelnumber	安装外形尺寸（mm）installation dimensions												电线接头
型号 Modelnumber	A	B	C	D	E	F	G	H	I	L	M	N	Cable Gland
PT-MVE60/3-10	62-74	106	211	130	136	12	9	48	94	121	45	86	M16*1.5
PT-MVE100/3-10	62-74	106	211	130	136	12	9	48	94	121	45	86	M16*1.5
PT-MVE200/3-20	68.5	106	231	131	159	15	9	64	121	123	54	112	M16*1.5
PT-MVE300/3-30	90	125	253	155	175	15	13	79	142	163	45	131	M20*1.5
PT-MVE400/3-30	90	125	279	155	175	15	13	79	142	163	58	131	M20*1.5
PT-MVE500/3-40	105	140	334	168	196	22	13	92	169	178	78	158	M20*1.5
PT-MVE700/3-40	105	140	334	168	196	22	13	92	169	178	78	158	M20*1.5
PT-MVE800/3-50	120	170	321	208	210	22	17	94	180	205	58	170	M20*1.5
PT-MVE1200/3-50	120	170	321	208	210	22	17	94	180	205	58	170	M20*1.5
PT-MVE1300/3-50	120	170	321	208	210	22	17	94	180	205	58	170	M20*1.5
PT-MVE1600/3-60	140	190	416	229	267	30	17	125	232	256	80	222	M25*1.5
PT-MVE2000/3-60	140	190	416	229	267	30	17	125	232	256	80	222	M25*1.5
PT-MVE2300/3-60	140	190	416	229	267	30	17	125	232	256	80	222	M25*1.5
PT-MVE3200/3-75	155	255	518	302	326	35	25	155	296	308	105	290	M32*1.5
PT-MVE4000/3-75	155	255	518	302	326	35	25	155	296	308	105	290	M32*1.5
PT-MVE5000/3-75	155	255	518	302	326	35	25	155	296	308	105	290	M32*1.5

PT-MVE6500/3-85	200	320	611	387	422	40	28	202	395	367	122	380	M32*1.5
PT-MVE9000/3-85	200	320	611	387	422	40	28	202	395	367	122	380	M32*1.5
PT-MVE12000/3-90	125	380	632	452	425	40	39	205	395	388	122	380	M32*1.5
PT-MVE15000/3-90	125	380	632	452	425	40	39	205	395	388	122	380	M32*1.5

PT-MVE 三相 4极 Three Phase 4 Pole

型号 Modelnumber	振动力 Force		转速 Speed RPM	功率 Power kW	电流 Current A	重量 Weight Kg	机座号 Frame No
型号 Modelnumber	Kg	kN	转速 Speed RPM	功率 Power kW	电流 Current A	重量 Weight Kg	机座号 Frame No
PT-MVE40/15-10	32	0.3	1450	0.03	0.26	4.6	10
PT-MVE90/15-20	90	0.9	1450	0.04	0.31	7.4	20
PT-MVE200/15-30	183	2	1450	0.06	0.49	11.8	30
PT-MVE250/15-30	257	2.5	1450	0.07	0.54	13.2	30
PT-MVE300/15-30	305	3	1450	0.08	0.62	13.5	30
PT-MVE400/15-40	388	4	1450	0.15	0.84	19.5	40
PT-MVE500/15-40	518	5	1450	0.25	1.06	21	40
PT-MVE700/15-50	693	7	1450	0.37	1.32	27.4	50
PT-MVE800/15-50	807	8	1450	0.4	1.36	28.3	50
PT-MVE1100/15-50	1045	11	1450	0.4	1.40	35.8	50
PT-MVE1400/15-60	1406	14	1450	0.45	1.78	59.8	60
PT-MVE1700/15-60	1757	17	1450	0.75	2.16	61.8	60
PT-MVE2400/15-60	2420	24	1450	1	3.20	76	60
PT-MVE2500/15-70	2500	25	1450	1.2	3.08	90	70
PT-MVE3000/15-70	3065	30	1450	1.5	3.68	97.5	70
PT-MVE3800/15-75	3830	38	1450	1.72	4.15	130.4	75
PT-MVE4300/15-75	4312	43	1450	1.94	4.50	134.3	75
PT-MVE5500/15-80	5586	55	1450	2.2	6.50	192.2	80
Amax(△)
PT-MVE7200/15-85	7191	72	1450	3	8.50	253	85
PT-MVE9000/15-85	8933	90	1450	5.8	13.40	268.6	85
PT-MVE10000/15-90	10152	100	1450	6.3	14.40	329	90
PT-MVE11500/15-100	11778	116	1450	8.4	15.50	445	90
PT-MVE14500/15-100	14465	141	1450	8.9	18.50	460	90

型号 Modelnumber	安装外形尺寸（mm）installation dimensions												电线接头
型号 Modelnumber	A	B	C	D	E	F	G	H	I	L	M	N	Cable Gland
PT-MVE40/15-10	62-74	106	211	130	136	12	9	48	94	121	45	86	M16*1.5
PT-MVE90/15-20	68.5	106	231	131	159	15	9	64	121	123	54	112	M20*1.5
PT-MVE200/15-30	90	125	279	155	175	15	13	79	142	163	58	131	M20*1.5
PT-MVE250/15-30	90	125	303	155	175	15	13	79	142	163	70	131	M20*1.5
PT-MVE300/15-30	90	125	303	155	175	15	13	79	142	163	70	131	M20*1.5
PT-MVE400/15-40	105	140	334	168	196	22	13	92	169	178	78	158	M20*1.5
PT-MVE500/15-40	105	140	334	168	196	22	13	92	169	178	78	158	M20*1.5
PT-MVE700/15-50	120	170	391	208	210	22	17	94	180	205	93	170	M20*1.5
PT-MVE800/15-50	120	170	391	208	210	22	17	94	180	205	93	170	M20*1.5
PT-MVE1100/15-50	120	170	451	208	210	22	17	94	180	205	123	170	M20*1.5
PT-MVE1400/15-60	140	190	460	229	267	30	17	125	232	256	102	222	M25*1.5
PT-MVE1700/15-60	140	190	460	229	267	30	17	125	232	256	102	222	M25*1.5
PT-MVE2400/15-60	140	190	514	229	267	30	17	125	232	256	129	222	M25*1.5
PT-MVE2500/15-70	155	225	501	272	299	40	22	145	266	273	114	250	M25*1.5
PT-MVE3000/15-70	155	225	553	272	299	40	22	145	266	273	140	250	M25*1.5
PT-MVE3800/15-75	155	255	588	302	326	35	25	155	296	308	140	290	M32*1.5
PT-MVE4300/15-75	155	255	588	302	326	35	25	155	296	308	140	290	M32*1.5
PT-MVE5500/15-80	180	280	603	332	360	37	26	168	320	343	130	310	M32*1.5

PT-MVE7200/15-85	200	320	611	387	422	40	28	202	395	367	122	380	M32*1.5
PT-MVE9000/15-85	200	320	611	387	422	40	28	202	395	367	122	380	M32*1.5
PT-MVE10000/15-90	125	380	712	452	425	40	39	205	395	388	162	380	M32*1.5
PT-MVE11500/15-100	140	440	890	530	484	37	45	232	446	470	210	424	M32*1.5
PT-MVE11500/15-100	140	440	890	530	484	37	45	232	446	470	210	424	M32*1.5

PT-MVE 三相 6极 Three Phase 6 Pole

型号 Modelnumber	振动力 Force		转速 Speed RPM	功率 Power kW	电流 Current A	重量 Weight Kg	机座号 Frame No
型号 Modelnumber	Kg	kN	转速 Speed RPM	功率 Power kW	电流 Current A	重量 Weight Kg	机座号 Frame No
PT-MVE50/1-30	51	0.5	950	0.03	0.38	10.4	30
PT-MVE100/1-30	105	1	950	0.04	0.42	12.2	30
PT-MVE200/1-40	185	1.8	950	0.05	0.48	19.6	40
PT-MVE300/1-50	308	3	950	0.16	0.67	26.6	50
PT-MVE400/1-50	408	4	950	0.25	1.22	30.5	50
PT-MVE500/1-50	510	5	950	0.37	1.22	34	50
PT-MVE800/1-60	781	7.8	950	0.45	1.42	61.8	60
PT-MVE1100/1-60	1067	11	950	0.55	1.42	76.4	60
PT-MVE1400/1-60	1387	14	950	0.7	1.95	81.7	60
PT-MVE1600/1-60	1600	16	950	0.75	2.06	85.4	60
PT-MVE1620/1-70	1622	16.2	950	0.75	2.40	99.8	70
PT-MVE2100/1-70	2026	21	950	1.1	3.00	114.3	70
PT-MVE2600/1-75	2573	26	950	1.5	4.10	148.6	75
PT-MVE3000/1-75	2931	30	950	1.7	4.50	155.4	75
PT-MVE3800/1-80	3762	38	950	2	5.50	215.6	80
PT-MVE4700/1-80	4682	47	950	2.35	6.50	230.8	80
PT-MVE5200/1-85	5266	52	950	2.6	6.92	279.8	85
PT-MVE6500/1-85	6582	65	950	2.9	7.76	304.4	85
Amax(△)
PT-MVE8000/1-85	8018	80	950	4.5	12.60	325.2	85
PT-MVE9000/1-85	9098	90	950	5	13.20	337.8	85
PT-MVE10000/1-90	10106	100	950	6	14.00	401.5	90
PT-MVE13000/1-90	13276	130	950	7	16.40	438	90
PT-MVE15000/1-105	15077	144	950	9	18.00	686.5	105
PT-MVE17500/1-105	17855	176	950	11	21.00	744	105
PT-MVE19500/1-105	20056	199	950	12	24.00	768	105
PT-MVE22000/1-110	22730	223	950	16	28.00	916	110
PT-MVE25000/1-110	25879	250	950	16	28.00	994	110
PT-MVE30000/1-120	30800	300	950	23	52.50	1231	120

型号 Modelnumber	安装外形尺寸（mm）installation dimensions												电线接头
型号 Modelnumber	A	B	C	D	E	F	G	H	I	L	M	N	Cable Gland
PT-MVE50/1-30	90	125	279	155	175	15	13	79	142	163	58	131	M20*1.5
PT-MVE100/1-30	90	125	303	155	175	15	13	79	142	163	70	131	M20*1.5
PT-MVE200/1-40	105	140	334	168	196	22	13	92	169	178	78	158	M20*1.5
PT-MVE300/1-50	120	170	391	208	210	22	17	94	180	205	93	170	M20*1.5
PT-MVE400/1-50	120	170	451	208	210	22	17	94	180	205	123	170	M20*1.5
PT-MVE500/1-50	120	170	451	208	210	22	17	94	180	205	123	170	M20*1.5
PT-MVE800/1-60	140	190	460	229	267	30	17	125	232	256	102	222	M25*1.5
PT-MVE1100/1-60	140	190	514	229	267	30	17	125	232	256	129	222	M25*1.5
PT-MVE1400/1-60	140	190	580	229	267	30	17	125	232	256	162	222	M25*1.5
PT-MVE1600/1-60	140	190	580	229	267	30	17	125	232	256	162	222	M25*1.5
PT-MVE1620/1-70	155	225	553	272	299	40	22	145	266	273	140	250	M25*1.5
PT-MVE2100/1-70	155	225	613	272	299	40	22	145	266	273	170	250	M25*1.5
PT-MVE2600/1-75	155	255	648	302	326	35	25	155	296	308	170	290	M32*1.5
PT-MVE3000/1-75	155	255	648	302	326	35	25	155	296	308	170	290	M32*1.5
PT-MVE3800/1-80	180	280	683	332	360	37	26	168	320	343	170	310	M32*1.5
PT-MVE4700/1-80	180	280	733	332	360	37	26	168	320	343	195	310	M32*1.5
PT-MVE5200/1-85	200	320	691	387	422	40	28	202	395	367	162	380	M32*1.5
PT-MVE6500/1-85	200	320	691	387	422	40	28	202	395	367	162	380	M32*1.5

PT-MVE8000/1-85	200	320	791	387	422	40	28	202	395	367	212	380	M32*1.5
PT-MVE9000/1-85	200	320	791	387	422	40	28	202	395	367	212	380	M32*1.5
PT-MVE10000/1-90	125	380	908	452	425	40	39	205	395	388	260	380	M32*1.5
PT-MVE13000/1-90	125	380	948	452	425	40	39	205	395	388	280	380	M32*1.5
PT-MVE15000/1-105	140	480	980	570	542	48	45	268	510	560	210	490	M32*1.5
PT-MVE17500/1-105	140	480	1060	570	542	48	45	268	510	560	250	490	M32*1.5
PT-MVE17500/1-105	140	480	1060	570	542	48	45	268	510	560	250	490	M32*1.5
PT-MVE22000/1-110	140	520	1130	610	594	42	45	297	560	560	285	530	M32*1.5
PT-MVE25000/1-110	140	520	1130	610	594	42	45	297	560	560	285	530	M32*1.5
PT-MVE30000/1-120	140	600	1167	700	635.5	45	45	320	610	585	291	600	M32*1.5

PT-MVE 三相 8极 Three Phase 8 Pole

型号 Modelnumber	振动力 Force		转速 Speed RPM	功率 Power kW	电流 Current A	重量 Weight Kg	机座号 Frame No
型号 Modelnumber	Kg	kN	转速 Speed RPM	功率 Power kW	电流 Current A	重量 Weight Kg	机座号 Frame No
PT-MVE150/075-40	105	1	700	0.08	0.38	21.4	40
PT-MVE250/075-50	180	2	700	0.12	0.90	29.5	50
PT-MVE400/075-50	264	2.5	700	0.12	0.90	35	50
PT-MVE650/075-60	431	4.5	700	0.2	1.20	64.7	60
PT-MVE900/075-60	589	6	700	0.45	1.23	76	60
PT-MVE1300/075-70	941	9	700	0.56	2.20	99.8	70
PT-MVE2100/075-75	1468	15	700	1	2.81	150.4	75
PT-MVE3100/075-80	2116	21	700	1.4	4.50	212.2	80
PT-MVE3800/075-80	2578	25	700	1.75	6.00	230.2	80
PT-MVE4200/075-85	2962	30	700	2.1	7.15	284.5	85
PT-MVE5300/075-85	3759	35	700	2.7	8.00	305	85
PT-MVE6500/075-85	4588	45	700	3.65	8.78	324.2	85
Amax(△)
PT-MVE10000/075-90	6935	70	700	5.1	13.50	438	90
PT-MVE12000/075-100	9133	87	700	6.1	13.50	571	100
PT-MVE14000/075-105	11581	114	700	7.4	19.00	751	105
PT-MVE17000/075-105	13852	135	700	8.4	20.00	812	105
PT-MVE22000/075-110	18388	180	700	10	28.00	982	110
PT-MVE30000/075-120	21521	210	700	18	37.60	1150	120

型号 Modelnumber	安装外形尺寸（mm）installation dimensions												电线接头
型号 Modelnumber	A	B	C	D	E	F	G	H	I	L	M	N	Cable Gland
PT-MVE150/075-40	105	140	334	168	196	22	13	92	169	178	78	158	M20*1.5
PT-MVE250/075-50	120	170	391	208	210	22	17	94	180	205	93	170	M20*1.5
PT-MVE400/075-50	120	170	451	208	210	22	17	94	180	205	123	170	M20*1.5
PT-MVE650/075-60	140	190	460	229	267	30	17	125	232	256	102	222	M25*1.5
PT-MVE900/075-60	140	190	514	229	267	30	17	125	232	256	129	222	M25*1.5
PT-MVE1300/075-70	155	225	553	272	299	40	22	145	266	273	140	250	M25*1.5
PT-MVE2100/075-75	155	255	648	302	326	35	25	155	296	308	170	290	M32*1.5
PT-MVE3100/075-80	180	280	683	332	360	37	26	168	320	343	170	310	M32*1.5
PT-MVE3800/075-80	180	280	733	332	360	37	26	168	320	343	195	310	M32*1.5
PT-MVE4200/075-85	200	320	691	387	422	40	28	202	395	367	162	380	M32*1.5
PT-MVE5300/075-85	200	320	691	387	422	40	28	202	395	367	162	380	M32*1.5
PT-MVE6500/075-85	200	320	791	387	422	40	28	202	395	367	212	380	M32*1.5

PT-MVE10000/075-90	125	380	948	452	425	40	39	205	395	388	280	380	M32*1.5
PT-MVE12000/075-100	140	440	1020	530	484	37	45	232	446	470	275	424	M32*1.5
PT-MVE14000/075-105	140	480	1060	570	542	48	45	268	510	560	250	490	M32*1.5
PT-MVE17000/075-105	140	480	1120	570	542	48	45	268	510	560	280	490	M32*1.5
PT-MVE22000/075-110	140	520	1130	610	594	42	45	297	560	560	285	530	M32*1.5
PT-MVE30000/075-120	140	600	1167	700	635.5	45	45	320	610	585	291	602	M32*1.5
