标准型PT-MVE振动电机（不锈钢）（单相/三相）2P

功率等级：0.03-0.31KW
激振力等级：32-400kg
防护等级：IP65
绝缘等级：F
工作制：S1（连续工作制）
冷却方式：自然冷却（IC410）

全国咨询热线 18929315392

产品简介 / Introduction

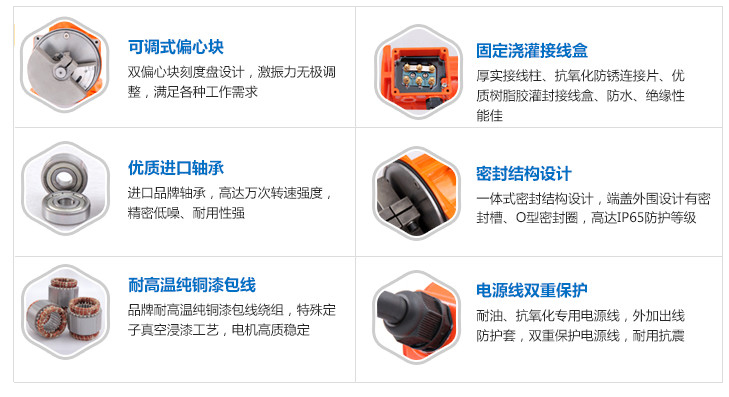

　　普田MVE系列三相异步卧式振动电机10-50机座号采用铝合金外壳，50-90机座号采用高强度加厚铸铁外壳，大大减轻了主机重量，增加了主机对物料的处理能力。普田MVE三相异步卧式振动电机具有绝缘等级和防护等级高、体积小、重量轻等显著特点。普田MVE三相异步卧式振动电机选用NSK和SKF轴承，延长了卧式振动电机的使用寿命，普田MVE系列三相异步卧式振动电机有单相振动电机、三相振动电机、小型振动电机和中大型振动电机;

　　1.普田MVE系列三相异步卧式振动电机的振动频率可通过调整转速的办法进行大范围的调整,且能按照不同的用途任意选择振动频率和振幅。

　　2.普田MVE系列三相异步卧式振动电机可多机组合,可实现自同步能完成不同工艺要求。

　　3.普田MVE系列三相异步卧式振动电机可根据振动电机的安装方式改变激振力的方向。

　　4.普田MVE系列三相异步卧式振动电机只须调整偏心块的夹角,就可无级调整激振力和振幅。

　　5.普田MVE系列三相异步卧式振动电机规格齐全,能满足各类振动机械的工作需要。

　　普田MVE系列三相异步卧式振动电机使用于料仓、料斗、溜槽的仓壁振动，还是直线振动筛、振动给料机、振动输送机等各种振动机械的激振源，是冶金、矿山、煤炭、建材、化工等部门的理想设备。普田MVE卧式振动电机广泛应用、于矿山、煤炭、电力、化工、粮食加工、冶金、铸造、轻工、医药等行业。MVE三相异步振动电机是实现粉状、粒状、块状等散体料机械化筛分、输送、破碎、充填、防堵塞的理想激振源。

PT-MVE 三相 2/4极（不锈钢） Three Phase 2/4 Pole (stainless steel shell)

型号 Modelnumber	振动力 Force		转速 Speed RPM	功率 Power kW	电流 Current A	重量 Weight Kg	机座号 Frame No
型号 Modelnumber	Kg	kN	转速 Speed RPM	功率 Power kW	电流 Current A	重量 Weight Kg	机座号 Frame No
PT-MVE60/3-10S	71	0.7	2940	0.03	0.16	4.2	10S
PT-MVE100/3-10S	99	1	2940	0.04	0.19	4.6	10S
PT-MVE200/3-20S	198	2	2940	0.09	0.35	6.8	20S
PT-MVE300/3-30S	311	3	2940	0.16	0.52	9.8	30S
PT-MVE400/3-30S	400	4	2940	0.2	0.58	10.3	30S
PT-MVE40/15-10S	32	0.3	1450	0.03	0.26	4.6	10S
PT-MVE90/15-20S	90	0.9	1450	0.04	0.31	7.4	20S
PT-MVE200/15-30S	183	2	1450	0.06	0.49	11.8	30S
PT-MVE250/15-30S	257	2.5	1450	0.07	0.54	13.2	30S
PT-MVE300/15-30S	305	3	1450	0.08	0.62	13.5	30S

型号 Modelnumber	安装外形尺寸（mm）installation dimensions															引线连接
型号 Modelnumber	A	A1	B	B1	C	D	E	F	G	G1	H	L	K	M	N	引线连接
PT-MVE60/3-10S	70	33	107	93	212	130	131	10	10	10	52.5	105	17	45	92	M16*1.5
PT-MVE100/3-10S	70	33	107	93	212	130	131	10	10	10	52.5	105	17	45	92	M16*1.5
PT-MVE200/3-20S	68.5	33	105	94.5	217	130	146	12	10	9	61	117	17	50	115	M20*1.5
PT-MVE300/3-30S	90	135	125	115	300	155	175	12	13	12	79	158	21	70	130	M20*1.5
PT-MVE400/3-30S	90	135	125	115	300	155	175	12	13	12	79	158	21	70	130	M20*1.5
PT-MVE40/15-10S	70	33	107	93	212	130	131	10	10	10	52.5	105	17	45	92	M16*1.5
PT-MVE90/15-20S	68.5	33	105	94.5	217	130	146	12	10	9	61	117	17	50	115	M20*1.5
PT-MVE200/15-30S	90	135	125	115	300	155	175	12	13	12	79	158	21	70	130	M20*1.5
PT-MVE250/15-30S	90	135	125	115	300	155	175	12	13	12	79	158	21	70	130	M20*1.5
PT-MVE300/15-30S	90	135	125	115	300	155	175	12	13	12	79	158	21	70	130	M20*1.5

PT-MVE 单相 220V 2/4极（不锈钢）Single Phase 220V 2/4 Poles (stainless steel shell)

型号 Modelnumber	振动力 Force		转速 Speed RPM	功率 Power kW	电流 Current A	重量 Weight Kg	机座号 Frame No
型号 Modelnumber	Kg	kN	转速 Speed RPM	功率 Power kW	电流 Current A	重量 Weight Kg	机座号 Frame No
PT-MVE60/3M-10S	66	0.7	2940	0.08	0.43	4.2	10S
PT-MVE100/3M-10S	99	1	2940	0.1	0.54	4.6	10S
PT-MVE200/3M-20S	197	2	2940	0.13	0.71	6.8	20S
PT-MVE300/3M-30S	311	3	2940	0.29	1.58	9.8	30S
PT-MVE400/3M-30S	400	4	2940	0.31	1.68	10.3	30S
PT-MVE40/15M-10S	32	0.3	1450	0.03	0.27	4.6	10S

型号 Modelnumber	安装外形尺寸（mm）installation dimensions															引线连接
型号 Modelnumber	A	A1	B	B1	C	D	E	F	G	G1	H	L	K	M	N	引线连接
PT-MVE60/3M-10S	70	33	107	93	212	130	131	10	10	10	52.5	105	17	45	92	M16*1.5
PT-MVE100/3M-10S	70	33	107	93	212	130	131	10	10	10	52.5	105	17	45	92	M16*1.5
PT-MVE200/3M-20S	68.5	33	105	94.5	217	130	146	12	10	9	61	117	17	50	115	M20*1.5
PT-MVE300/3M-30S	90	135	125	115	300	155	175	12	13	12	79	158	21	70	130	M20*1.5
PT-MVE400/3M-30S	90	135	125	115	300	155	175	12	13	12	79	158	21	70	130	M20*1.5
PT-MVE40/15M-10S	70	33	107	93	212	130	131	10	10	10	52.5	105	17	45	92	M16*1.5
