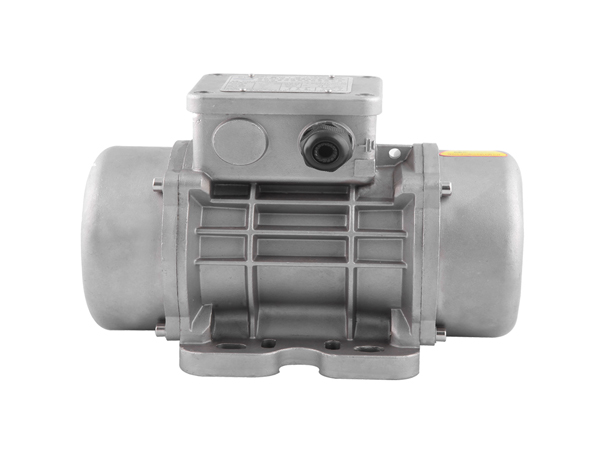

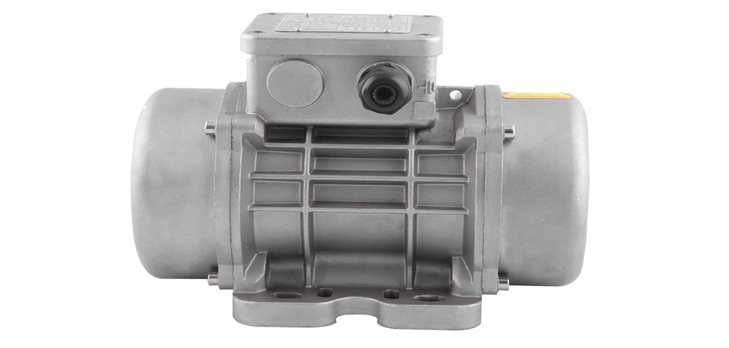

  •  低电压不锈钢中型振动电机系列
/
低电压不锈钢中型振动电机系列

功率等级:0.11-0.15kw
激振力等级:1-2.5KN
防护等级:IP65
绝缘等级:F
工作 制:S1(连续工作制)
冷却方式:自然冷却(IC410)

在线咨询
全国咨询热线 18929315392
产品简介 / Introduction

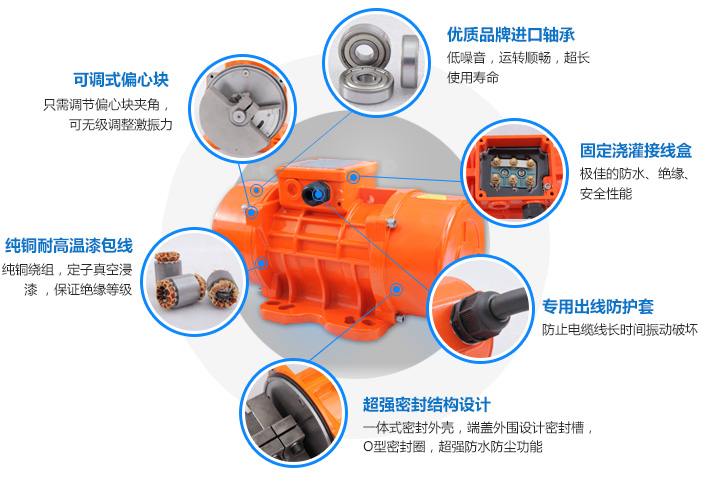

  ● PUTA-L普田低电压不锈钢中型振动电机系列偏心块易调节,多电压,功率可选。

  ● PUTA-L普田低电压不锈钢中型振动电机采用***品牌纯铜漆包线,全铜绕组,定子真空浸漆,保证绝缘等级。

  ● PUTA-L普田低电压不锈钢中型振动电机采用304/316不锈材质外壳,耐酸碱,抗腐蚀。

  ● PUTA-L普田低电压不锈钢中型振动电机的机壳为精密铸件,端盖边缘加有o型密封圈、全封闭结构设计,最佳防尘防潮功能。

  ● PUTA-L普田低电压不锈钢中型振动电机采用抗振专用电源线出线防护套、防电缆线长时间振动破坏。

  ● PUTA-L普田低电压不锈钢中型振动电机的固定浇铸的接线盒具有极佳的防水、绝缘、安全性能。

  PUTA-L普田低电压不锈钢中型振动电机有36v/38v/42v/18v振动电机,广泛用于矿山、冶金、煤炭、电力、建筑、化工、医疗保健、铸造、食品、喷粉喷涂设备、筛粉、粮食机械等。


单相single-phase(24V/36V)2极(2poles)

型号 电压 电流 功率 转速(RPM) 振动力 机座号
Model number Voltage Current Power Speed Force Frame No.
V A W 50Hz 60Hz Kg
PUTA30/--VAC 24/36 1.83/2.0 30 2940 3450 40 X07/J07
PUTA40/--VAC 24/36 1.87/2.0 40 2940 3450 50 X07/J07
PUTA50/--VAC 24/36 2.0/2.5 50 2940 3450 70 X14/J14
PUTA60/--VAC 24/36 2.3/2.5 60 2940 3450 80 X14/J14
PUTA70/--VAC 24/36 2.4/2.5 70 2940 3450 100 X14/J14
PUTA80/--VAC 24/36 2.8/3.0 80 2940 3450 120 X14/J14
PUTA90/--VAC 24/36 3.0/3.5 90 2940 3450 150 X14/J14
PUTA100/--VAC 24/36 3.2/4.0 100 2940 3450 180 X14/J14
PUTA120/--VAC 24/36 3.5/4.5 120 2940 3450 200 X12/J12
PUTA150/--VAC 24/36 4.0/5.0 150 2940 3450 250 X12/J12

三相Three-phase(380V/220V)2极(2poles)
型号 电压 电流 功率 转速(RPM) 振动力 机座号
Model number Voltage Current Power Speed Force Frame No.
V A W 50Hz 60Hz Kg
PUTA30/24AC3 24 1.40 30 2940 3450 40 X07/J07
PUTA40/24AC3 24 1.50 40 2940 3450 50 X07/J07
PUTA50/24AC3 24 2.35 50 2940 3450 70 X14/J14
PUTA60/24AC3 24 2.40 60 2940 3450 80 X14/J14
PUTA70/24AC3 24 2.50 70 2940 3450 100 X14/J14
PUTA80/24AC3 24 2.70 80 2940 3450 120 X14/J14
PUTA90/24AC3 24 2.90 90 2940 3450 150 X14/J14
PUTA100/3AC3 24 3.20 100 2940 3450 180 X14/J14
PUTA120/24AC3 24 9.05 120 2940 3450 200 X12/J12
PUTA150/24AC3 24 9.50 150 2940 3450 250 X12/J12
PUTA80/36AC3 36 1.60 80 2940 3450 120 X14/J14
PUTA90/36AC3 36 1.80 90 2940 3450 150 X14/J14
PUTA100/36AC3 36 2.90 100 2940 3450 180 X12/J12
PUTA120/36AC3 36 3.00 120 2940 3450 200 X12/J12
PUTA150/36AC3 36 3.20 150 2940 3450 250 X12/J12

安装外形尺寸表
机座号 A B C D E F G H L K M N 引线连接
Frame No.
X07/J07 27.5 91.5 146 110 68.5 9 9 35 55 17.5 30.5 60.5 --

机座号 A A1 B B1 C D E F G G1 H L K M N 引线连接
Frame No.
X14A/J14A 63 26.5 85 91.5 151 110 93 10 9 9 38 82 15 24 68 --
X14/J14 63 26.5 85 91.5 176 110 93 10 9 9 38 82 15 36.5 68 --
机座号 A A1 B B1 C D E F G G1 H L K M N 引线连接
Frame No.
X12/J12 70 33 107 93 212 130 135 12.5 10 10 52.5 120 17 46 88 M16X1.5
J13A 68.5 33 105 94.5 217 130 146 12 9 9 61 117 15 50 115 M20X1.5

热品推荐 / Hot product

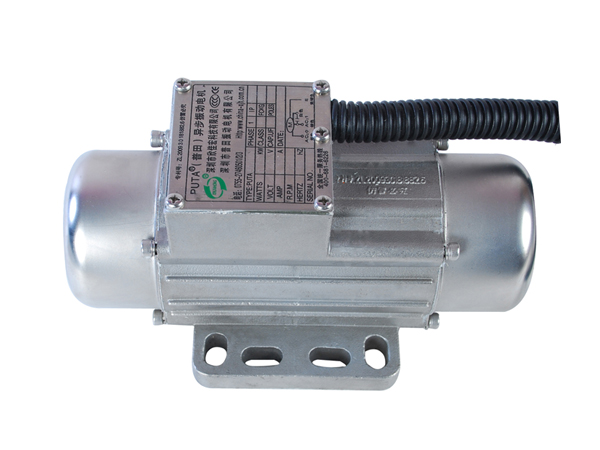

低电压不锈钢小型振动电机系列

低电压不锈钢小型振动电机系列

产品概述:功率等级( Power class):0.03-0.1kw 激振力等级(Excitation force grade):0.3-1KN 防护等级(Protection class):IP65 绝缘等级(Insulation grade):F 工作制(Duty of moto):S1(连续工作制) 冷却方式(Cooling mode):IC410

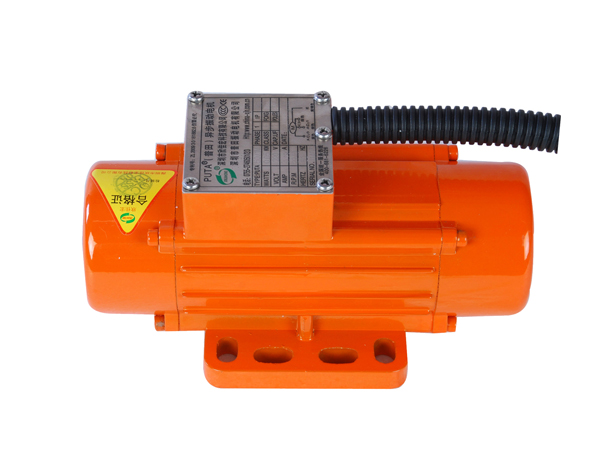

低电压铝合金小型振动电机系列

低电压铝合金小型振动电机系列

产品概述:功率等级( Power class):0.03-0.12kw 激振力等级(Excitation force grade)::0.3-1KN 防护等级(Protection class):IP65 绝缘等级(Insulation grade):F 工 作 制(Duty of moto):S1(连续工作制) 冷却方式(Cooling mode) :IC410

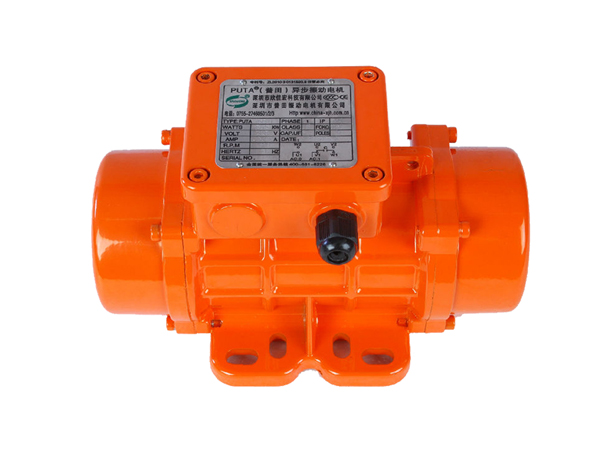

低电压铝合金中型振动电机系列
