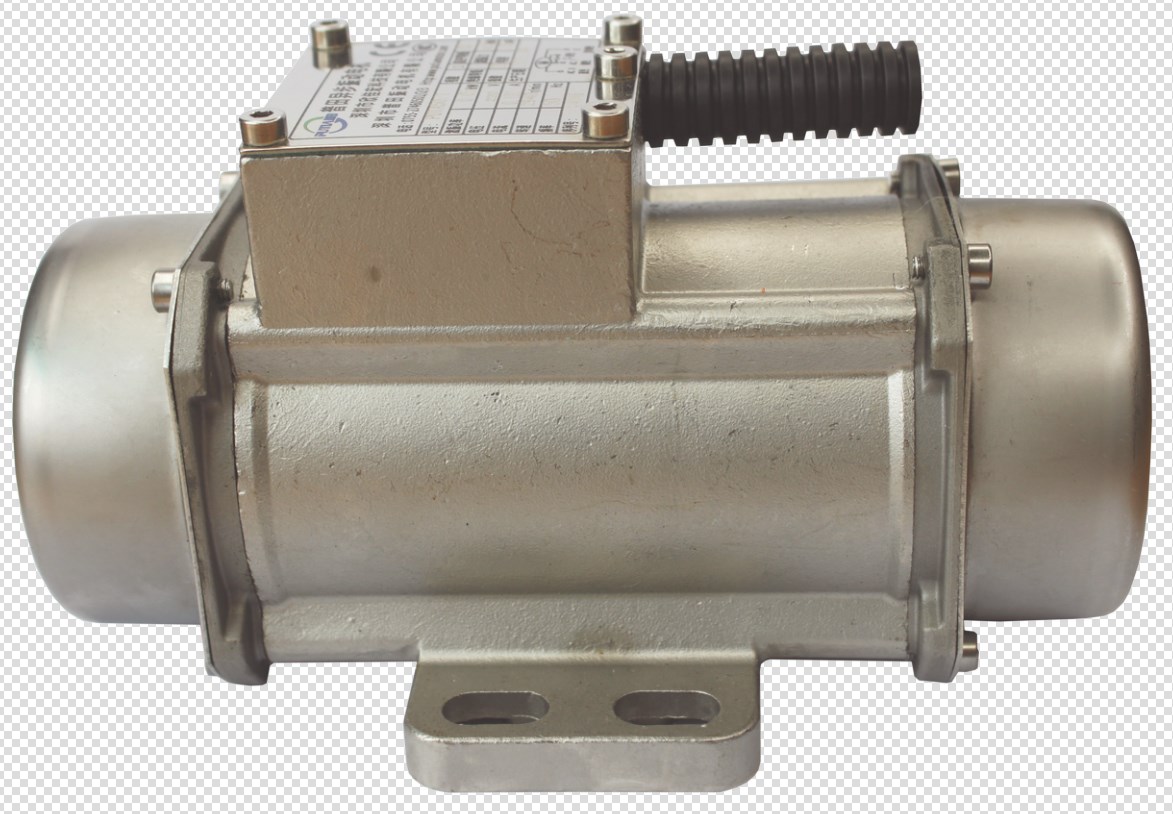

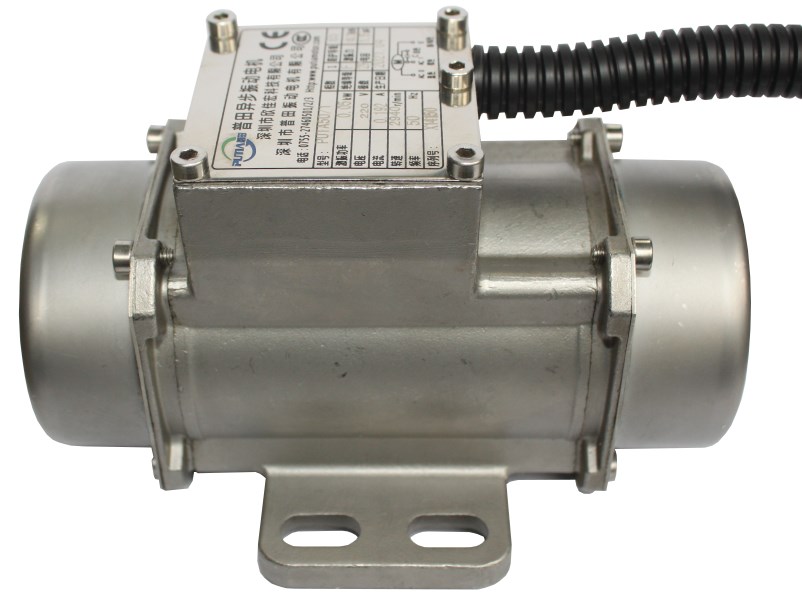

PUTA-X普田小型不锈钢振动电机产品特点

　　● PUTA-X不锈钢小型振动电机偏心块易调节，多电压，功率可选。

　　● ***品牌纯铜漆包线，全铜绕组，定子特殊真空浸漆工艺，达到F绝缘等级。

　　● PUTA-X不锈钢小型振动电机采用304/316不锈钢外壳,抗腐蚀、耐酸碱，适用于无防爆要求的各种恶劣工作环境。

　　● 小型振动马达机壳为加厚材质，一体精密压铸，PUTA-X不锈钢小型振动电机端盖边缘加有密封槽、O型密封圈、全封闭结构设计，至佳防尘防潮功能。

　　● PUTA-X不锈钢小型振动电机专用耐油、抗氧化电源线，专用抗振出线防护套、双重保护，防电缆线长时间振动破坏。

　　● PUTA-X不锈钢小型振动电机马达的采用固定浇铸的接线盒具有较强的防水、绝缘、安全性能。

　　PUTA-X不锈钢小型振动电机广泛应用于矿山、冶金、煤炭、电力、建筑、化工、医疗保健、铸造、食品、喷粉喷涂设备、筛粉、粮食机械、电镀设备等。普田小型不锈钢震动电机为抹墙机等建筑行业专用小型振动马达;

产品参数表

型号 Modelnumber	电压 Voltage V	电流 Current A	功率 Power W	相数 Phase PH	转速 Speed		振动力 Force Kg		机座号 Frame No
					50HZ	60HZ	Kg	kN
PT-MVE20/3M-4S	220V/110V	0.10/0.25	10	1	2940	3450	20	0.20	4S
PT-MVE23/3M-4S	220V/110V	0.12/0.28	13	1	2940	3450	23	0.23	4S
PT-MVE25/3M-7S	220V/110V	0.148/0.351	15	1	2940	3450	25	0.25	7S
PT-MVE30/3M-7S	220V/110V	0.155/0.37	17	1	2940	3450	30	0.30	7S
PT-MVE40/3M-7S	220V/110V	0.175/0.465	20	1	2940	3450	40	0.40	7S
PT-MVE45/3M-7S	220V/110V	0.180/0.490	21	1	2940	3450	45	0.45	7S
PT-MVE50/3M-7S	220V/110V	0.184/0.495	22	1	2940	3450	50	0.50	7S
PT-MVE60/3M-7S	220V/110V	0.185/0.496	23	1	2940	3450	60	0.60	7S
PT-MVE70/3M-7S	220V/110V	0.186/0.497	24	1	2940	3450	70	0.70	7S
PT-MVE80/3M-7S	220V/110V	0.187/0.498	25	1	2940	3450	80	0.80	7S
PT-MVE20/3-4S	380V/220V	0.11/0.19	10	3	2940	3450	20	0.20	4S
PT-MVE23/3-4S	380V/220V	0.12/0.21	13	3	2940	3450	23	0.23	4S
PT-MVE25/3-7S	380V/220V	0.13/0.225	15	3	2940	3450	25	0.25	7S
PT-MVE30/3-7S	380V/220V	0.135/0.230	17	3	2940	3450	30	0.30	7S
PT-MVE40/3-7S	380V/220V	0.140/0.242	20	3	2940	3450	40	0.40	7S
PT-MVE45/3-7S	380V/220V	0.145/0.251	21	3	2940	3450	45	0.45	7S
PT-MVE50/3-7S	380V/220V	0.148/0.256	22	3	2940	3450	50	0.50	7S
PT-MVE60/3-7S	380V/220V	0.149/0.258	23	3	2940	3450	60	0.60	7S
PT-MVE70/3-7S	380V/220V	0.152/0.263	24	3	2940	3450	70	0.70	7S
PT-MVE80/3-7S	380V/220V	0.155/0.27	25	3	2940	3450	80	0.80	7S

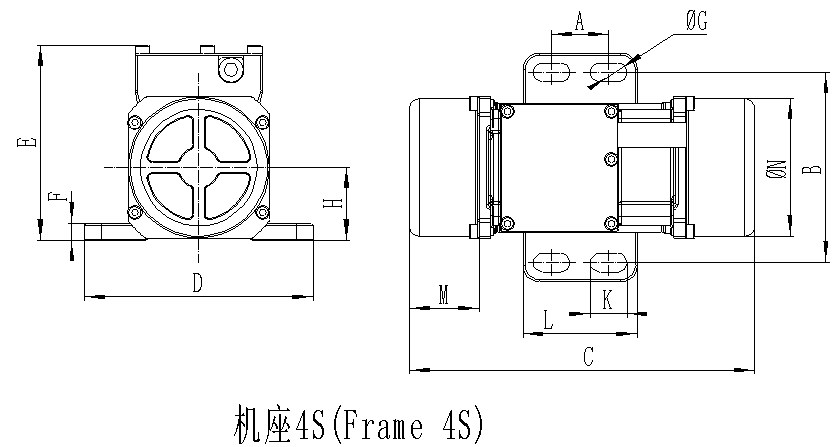

安装外形尺寸

型号 Modelnumber	安装外形尺寸（mm）installation dimensions												引线 连接
	A	B	C	D	E	F	G	H	L	K	M	N
PT-MVE20/3M-4S	27.5	91.5	166	110	94	10	9	35	55	17.5	33.5	66	-
PT-MVE23/3M-4S	27.5	91.5	166	110	94	10	9	35	55	17.5	33.5	66	-
PT-MVE25/3M-7S	26.5	91.5	175	110	99	10	9	38.5	55	16.5	29	69.6	-
PT-MVE30/3M-7S	26.5	91.5	175	110	99	10	9	38.5	55	16.5	29	69.6	-
PT-MVE40/3M-7S	26.5	91.5	175	110	99	10	9	38.5	55	16.5	29	69.6	-
PT-MVE45/3M-7S	26.5	91.5	175	110	99	10	9	38.5	55	16.5	29	69.6	-
PT-MVE50/3M-7S	26.5	91.5	175	110	99	10	9	38.5	55	16.5	29	69.6	-
PT-MVE60/3M-7S	26.5	91.5	175	110	99	10	9	38.5	55	16.5	29	69.6	-
PT-MVE70/3M-7S	26.5	91.5	175	110	99	10	9	38.5	55	16.5	29	69.6	-
PT-MVE80/3M-7S	26.5	91.5	175	110	99	10	9	38.5	55	16.5	29	69.6	-
PT-MVE20/3-4S	27.5	91.5	166	110	94	10	9	35	55	17.5	33.5	66	-
PT-MVE23/3-4S	27.5	91.5	166	110	94	10	9	35	55	17.5	33.5	66	-
PT-MVE25/3-7S	26.5	91.5	175	110	99	10	9	38.5	55	16.5	29	69.6	-
PT-MVE30/3-7S	26.5	91.5	175	110	99	10	9	38.5	55	16.5	29	69.6	-
PT-MVE40/3-7S	26.5	91.5	175	110	99	10	9	38.5	55	16.5	29	69.6	-
PT-MVE45/3-7S	26.5	91.5	175	110	99	10	9	38.5	55	16.5	29	69.6	-
PT-MVE50/3-7S	26.5	91.5	175	110	99	10	9	38.5	55	16.5	29	69.6	-
PT-MVE60/3-7S	26.5	91.5	175	110	99	10	9	38.5	55	16.5	29	69.6	-
PT-MVE70/3-7S	26.5	91.5	175	110	99	10	9	38.5	55	16.5	29	69.6	-
PT-MVE80/3-7S	26.5	91.5	175	110	99	10	9	38.5	55	16.5	29	69.6	-
