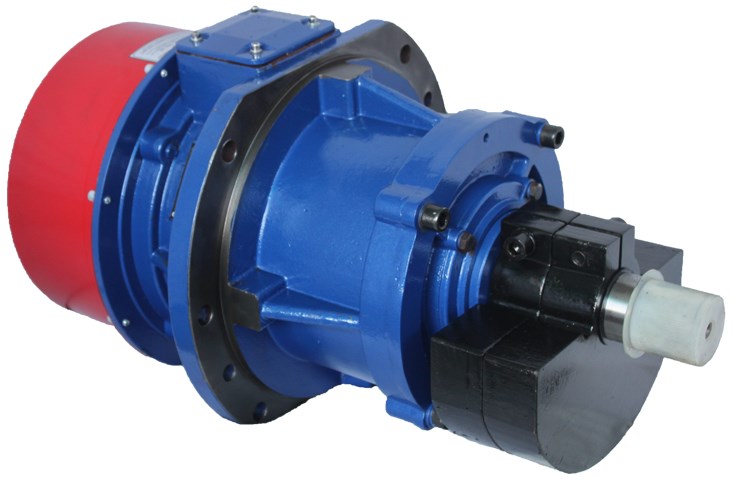

  •  侧板PT-VBCB振动电机2/4/6/8P
/
侧板PT-VBCB振动电机2/4/6/8P

功率等级:1.1-13kw
激振力等级:15-180KN
防护等级:IP55
绝缘等级:F
工作 制:S1(连续工作制)
冷却方式:自然冷却(IC410)

在线咨询
全国咨询热线 18923826037
产品简介 / Introduction
普田侧板PT-VBCB振动电机介绍:

1、偏心块激振器建造装配工艺较繁琐,和振动筛侧板的连接工序较多,需散件现场组装。侧板振动电机可以在出厂前直接安装在振动筛上面,不需要工人再到现场安装。

2、偏心块激振器装有配孔精度不高,造成激振器定位不准、稳定性差的问题。侧板振动电机安装精度更准确。

3、特定的组装工艺造成激振器不能全部调换,侧板振动电机同型号间完全可以调换,且操作简单。方便用户在操纵中对电机的保护,替换,节省了设备维修时间。



 普田侧板振动电机结构合理、加工精细工,和偏心块激振器相比较,能节省三分之一的电能,这些都能大大提高振动筛的品质,以后必定会越来越广泛的应用于各种振动筛。普田振动电机是国内专业生产振动电机的厂家,公司技术力量雄厚,有专业的技术员和工程师,生产设备先进,配备数控机床、钻床、铣床、磨床、加工中心等,后期有数控检测台,负责每一台电机的质量。真空浸漆罐处理的线包受漆更均匀,不产生气泡,使用寿命长。欢迎致电咨询。


产品参数表

PT-VBCB  4P 三相  PT-VBCB 4 Pole Three Phase

序号
No.
型号
Type
额定激振力
Vibration
force
kN
额定
功率
Power
kW
额定
电流
Current
A
转速
Speed
RPM
安装外形尺寸(毫米)
Installation dimensions
安装
螺栓
尺寸
Bolt
重量
Weight
Kg

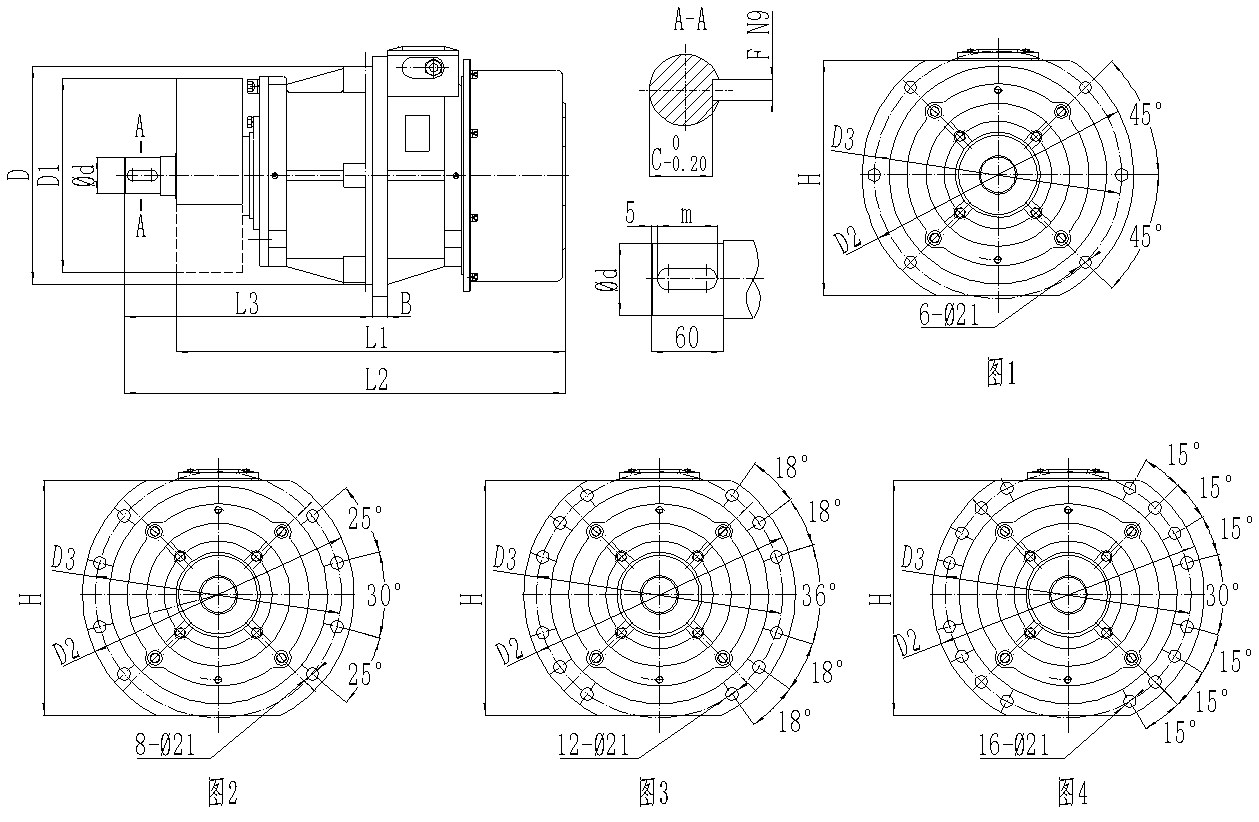

外形图
External
look
D D1 D2 D3 L1 L2 L3 B d C F m H
1 PT-VBCB-25134-W 25 1.25   1450 280 270 370 330 488 561 329 20 45 41 8 40 310 M20 94 图1
2 PT-VBCB-35184-W 35 1.8 4.12 1460 315 304 405 365 502 575 336 20 45 41 8 40 335 M20 113 图1
3 PT-VBCB-50234-W 50 2.25 5.12 1470 365 354 455 415 498 573 336 25 60 55 12 50 385 M20 177 图1
4 PT-VBCB-60304-W 60 3 7.11 1475 400 374 500 450 578 645 368 25 60 55 12 50 420 M20 215 图2
5 PT-VBCB-75374-W 75 3.7 8.26 1480 400 374 500 450 596 674 388 25 60 55 12 50 420 M20 246 图2
6 PT-VBCB-100634-W 100 6.3 16.57 1460 430 428 530 480 639 706 401.5 25 60 55 12 50 420 M20 367 图2

PT-VBCB  6P 三相  PT-VBCB 6 Pole Three Phase

序号
No.
型号
Type
额定激振力
Vibration
force
kN
额定
功率
Power
kW
额定
电流
Current
A
转速
Speed
RPM
安装外形尺寸(毫米)
Installation dimensions
安装
螺栓
尺寸
Bolt
重量
Weight
Kg
外形图
External
look
D D1 D2 D3 L1 L2 L3 B d C F m H
1 PT-VBCB-15116-W 15 1.1 3.01 970 280 274 370 330 488 566 334 20 36 32 8 40 310 M20 100 图1
2 PT-VBCB-25186-W 25 1.8 4.47 975 316 309 405 365 534 608 353 20 45 41 8 40 335 M20 130 图1
3 PT-VBCB-35246-W 35 2.4 5.68 980 365 357 455 415 520 592 345 25 50 45 12 50 385 M20 184 图1
4 PT-VBCB-50376-W 50 3.7 8.49 985 400 374 500 450 574 650 372 25 60 53 18 50 420 M20 265 图2
5 PT-VBCB-75606-W 75 6 12.54 985 430 428 530 480 639 706 401.5 25 60 53 18 50 450 M20 331 图2
6 PT-VBCB-100756-W 100 7.5 16 990 480 464 590 540 736 805.5 455.5 25 60 53 18 50 500 M20 454 图3
7 PT-VBCB-135906-W 135 9 19.31 990 580 576 700 650 701 771 438.5 25 60 53 18 50 610 M20 610 图4
8 PT-VBCB-1601106-W 160 11 22.68 990 580 576 700 650 721 792 449.5 25 60 53 18 50 610 M20 670 图4
9 PT-VBCB-1801306-W 180 13 26.35 990 580 576 700 650 745 814 459.5 25 60 53 18 50 610 M20 740 图4

PT-VBCB  8P 三相  PT-VBCB 8 Pole Three Phase

序号
No.
型号
Type
额定激振力
Vibration
force
kN
额定
功率
Power
kW
额定
电流
Current
A
转速
Speed
RPM
安装外形尺寸(毫米)
Installation dimensions
安装
螺栓
尺寸
Bolt
重量
Weight
Kg
外形图
External
look
D D1 D2 D3 L1 L2 L3 B d C F m H
1 PT-VBCB-50378-W 50 3.7 10.04 735 400 374 500 450 737 806 449.5 25 60 53 18 50 440 M20   图2
2 PT-VBCB-75608-W 75 6 14.91 740 430 428 530 480 789 858 475.5 25 60 53 18 50 480 M20 427 图2
3 PT-VBCB-100758-W 100 7.5 19.41 745 480 464 590 540 853 925 516.5 25 60 53 18 50 500 M20 583 图3
4 PT-VBCB-135908-W 135 9 21.74 745 580 576 700 650 796 864.5 484.5 25 60 53 18 50 610 M20 750 图4
5 PT-VBCB-1601108-W 160 11 25.94 745 580 576 700 650 835 904 504.5 25 60 53 18 50 610 M20 810 图4
6 PT-VBCB-1801308-W 180 13 30.22 745 580 576 700 650 854 922.5 513.5 25 60 53 18 50 610 M20 850 图4
